Description

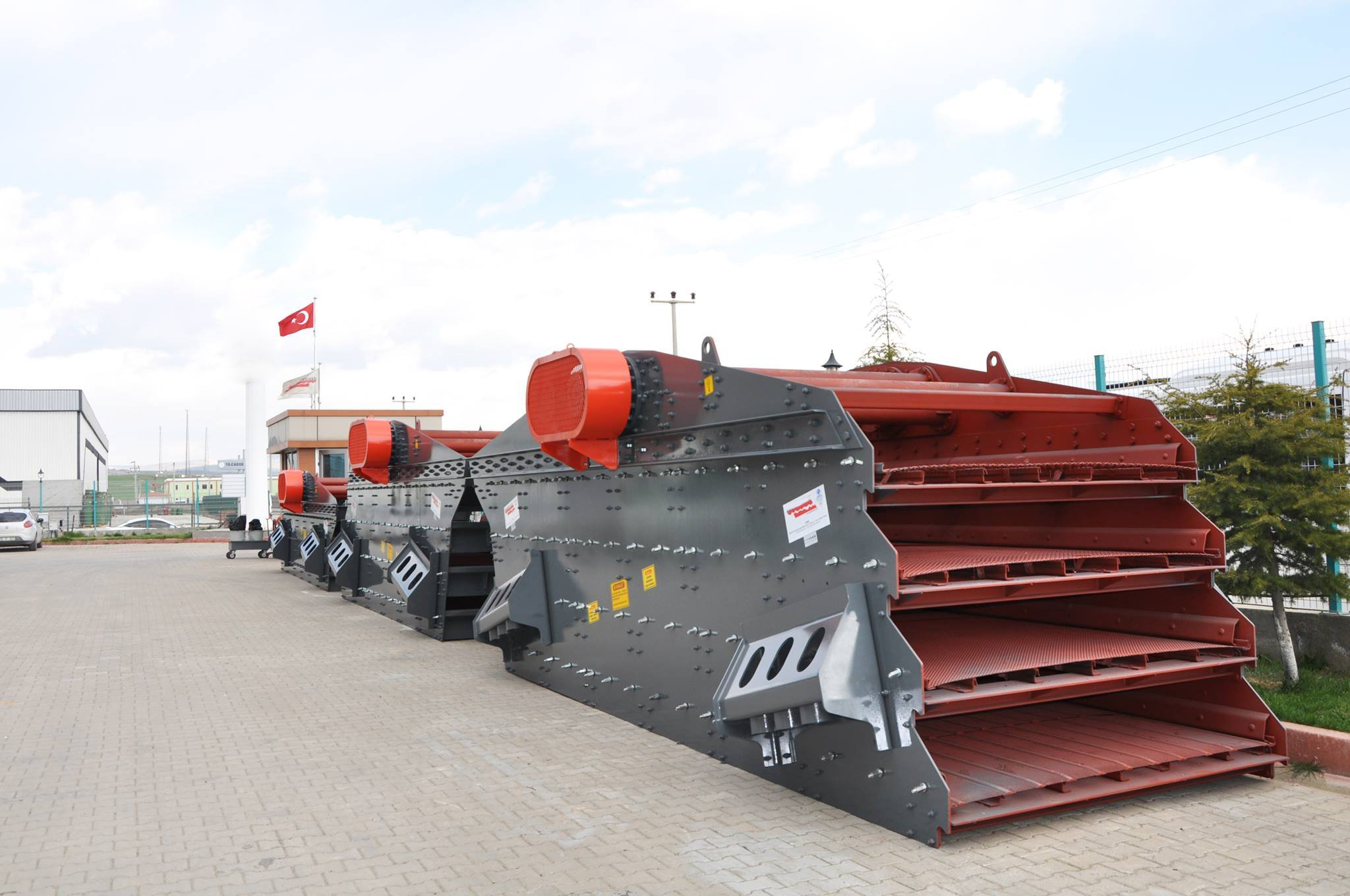

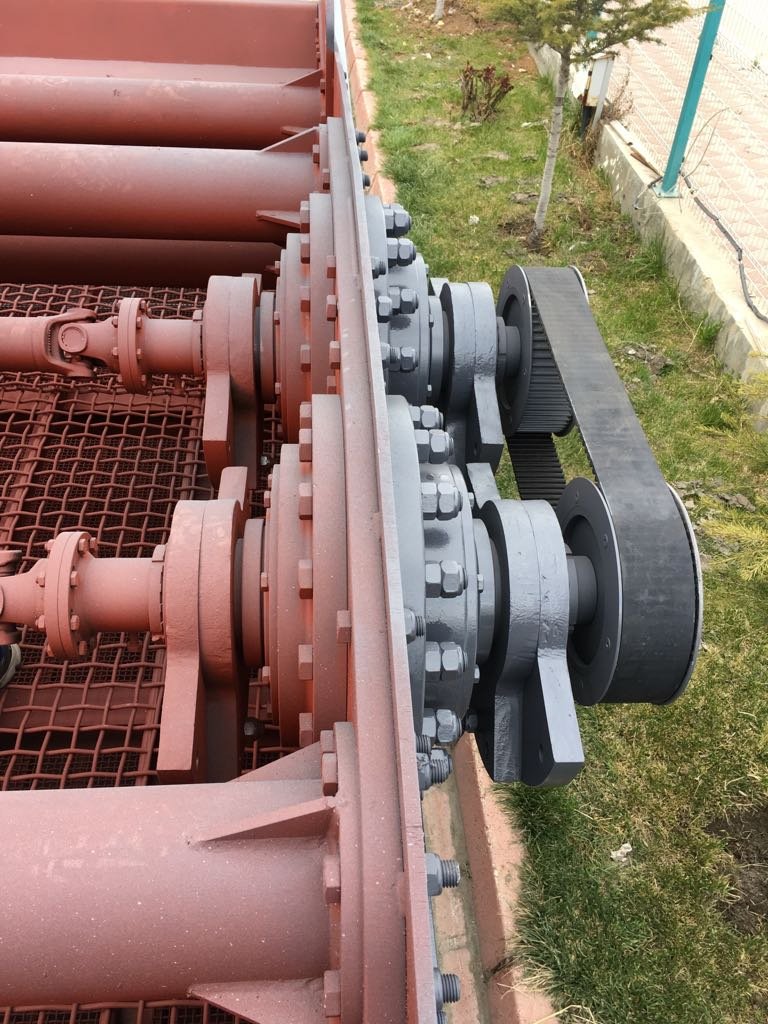

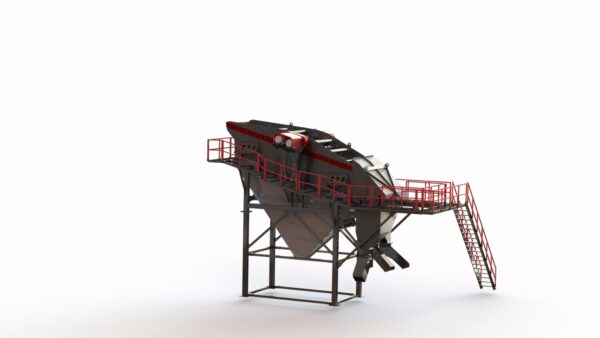

Titreşimli elek sistemleri; taş ocakları, maden ocakları ve dereden alınan tüvenen malzemenin kırıldıktan sonra ayrıştırılmasında kullanılırlar. İhtiyaca göre çift tahrikli, tek tahrikli büyük ebatlı elekler 15 ve 18 açılı imal edilmesinin yanı sıra susuzlandırma elekleri 3 veya 4 açılı ve düz olarak üretilmektedir. Titreşimli elek sistemleri; taş ocakları, maden ocakları ve dereden alınan tüvenen malzemenin kırıldıktan sonra ayrıştırılmasında kullanılırlar. İhtiyaca göre çift tahrikli, tek tahrikli büyük ebatlı elekler 15 ve 18 açılı imal edilmesinin yanı sıra susuzlandırma elekleri 3 veya 4 açılı ve düz olarak üretilmektedir. Tahrik sistemlerimiz üstten, ortadan olmak üzere ikiye ayrılırlar. Şartlı ve triger kayışlı olarak imal edilebilirler.
| TİPİ TYPE |
GÖVDE ÖLÇÜLERİ MAIN DIMENSIONS |
MOTOR POWER kW-d/d RPM |
TAHRİK SİSTEMİ DRIVE SYSTEM |
AĞIRLIK WEIGHT 2 Kat | 3 Kat | 4 Kat Decks|Decks|Decks |
| GM-STE-1030 | 1000×3000 | 7,5/1500 | Ara milli/Shaft | 5350 | 5800 | 6500 |
| GM-STE-1230 | 1200×3000 | 7,5/1500 | Ara milli/Shaft | 3200 | 7300 | 8000 |
| GM-STE-1240 | 1200×4000 | 11/1500 | Ara milli/Shaft | 6800 | 7300 | 8000 |
| GM-STE-1440 | 1400×4000 | 11/1500 | Ara milli/Shaft | 7560 | 8080 | 9000 |
| GM-STE-1540 | 1500×4000 | 11/1500 | Ara milli/Shaft | 7860 | 8360 | 9560 |
| GM-STE-1650 | 1600×5000 | 15/1500 | Şaftlı/Cardan Shaft | 8300 | 8700 | 9900 |
| GM-STE-2050 | 2000×5000 | 2×15/1500 | Şaftlı/Cardan Shaft | 12500 | 12850 | 15500 |
| GM-STE-2060 | 2000×6000 | 2×15/1500 | Şaftlı/Cardan Shaft | 12400 | 14800 | 16500 |
| GM-STE-2260 | 2200×6000 | 2×15/1500 | Şaftlı/Cardan Shaft | 16500 | 18500 | 19500 |
| GM-STE-2460 | 2400×6000 | 2×22/1500 | Şaftlı/Cardan Shaft | 19500 | 21500 | 23500 |
| GM-STE-2470 | 2400×7000 | 2×22/1500 | Şaftlı/Cardan Shaft | 22000 | 23500 | 24500 |

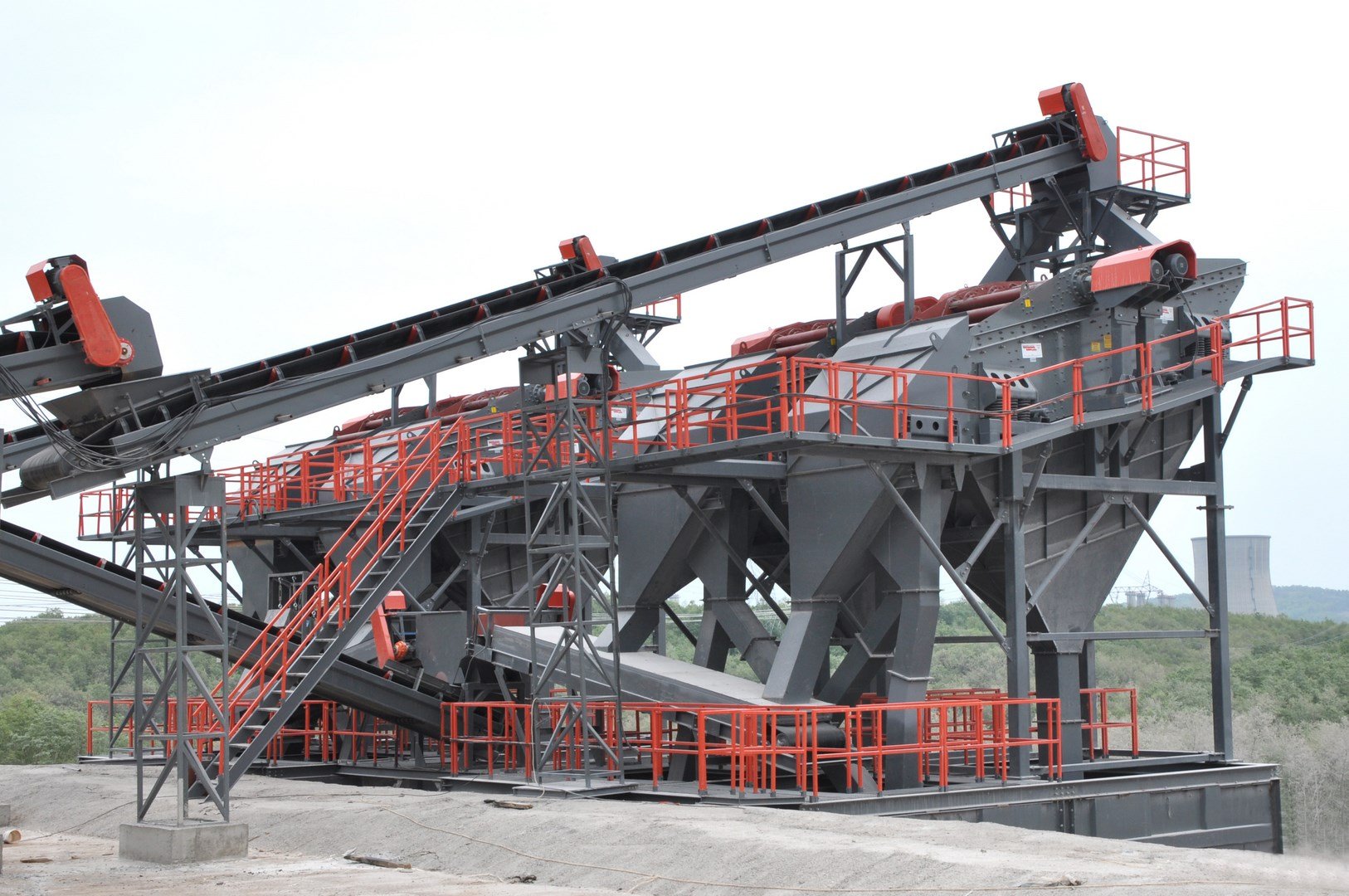

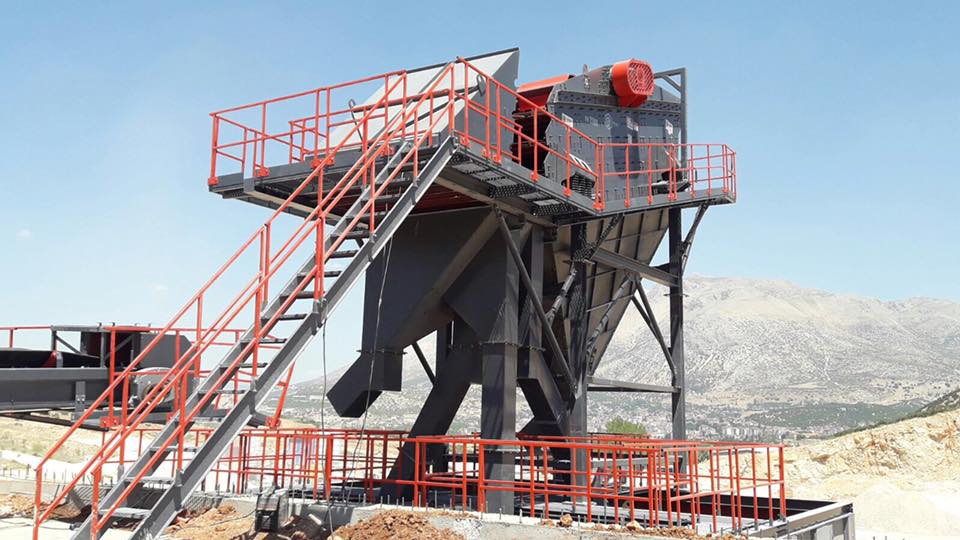

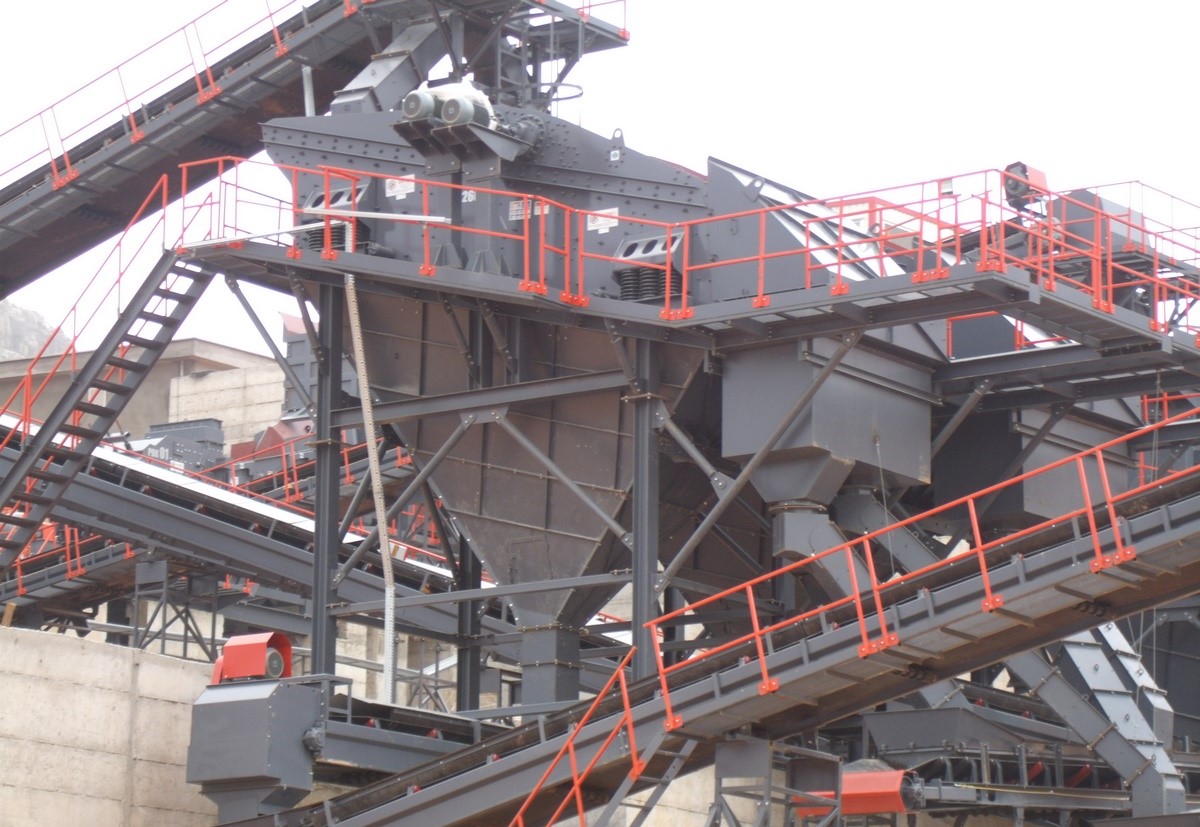

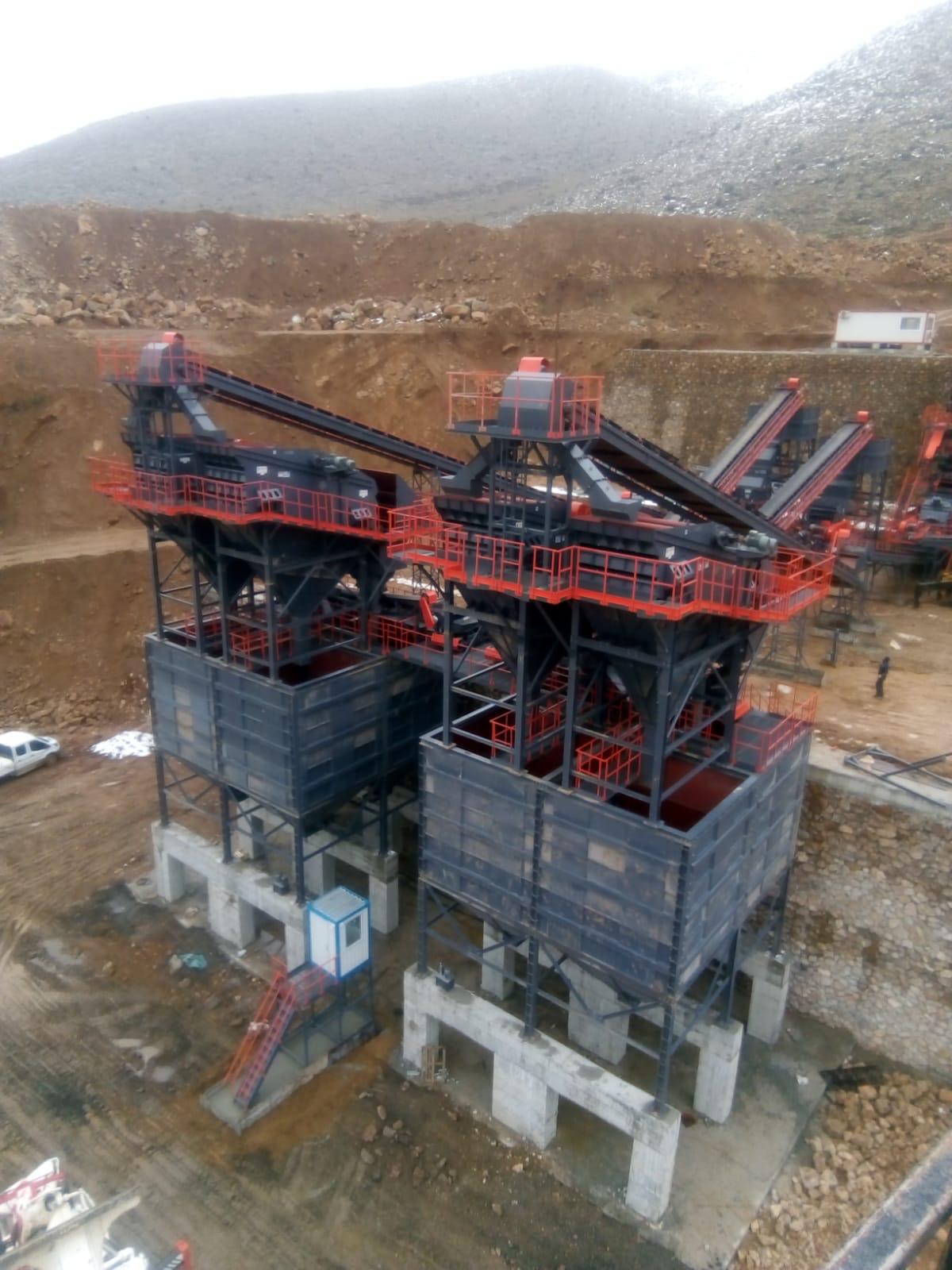

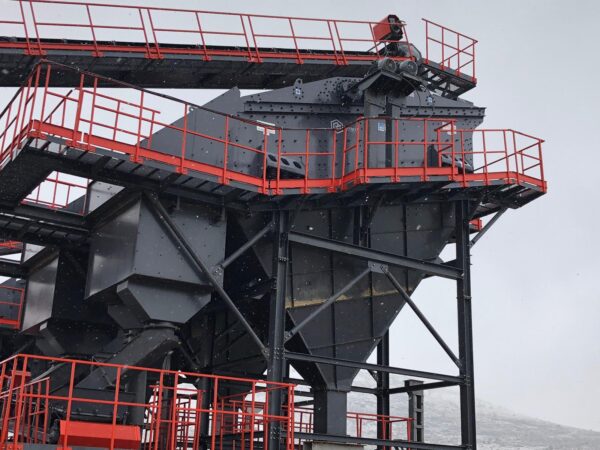

Titreşimli elek kırma, yıkama ve eleme tesislerinde aktif olarak kullanılan ürünlerden biridir. Bu şekilde elek kırma işleminin tamamlanmasının ardından kırılan parçaların istenilen boyutlar için sınıflandırılmış olacaktır. Birçok çeşide ve modele sahip olan elekler arasından en çok tercih edilen model titreşimli olan model olmaktadır. MDN Group olarak ihtiyacınıza en uygun eleklere kolayca ulaşabilirsiniz.

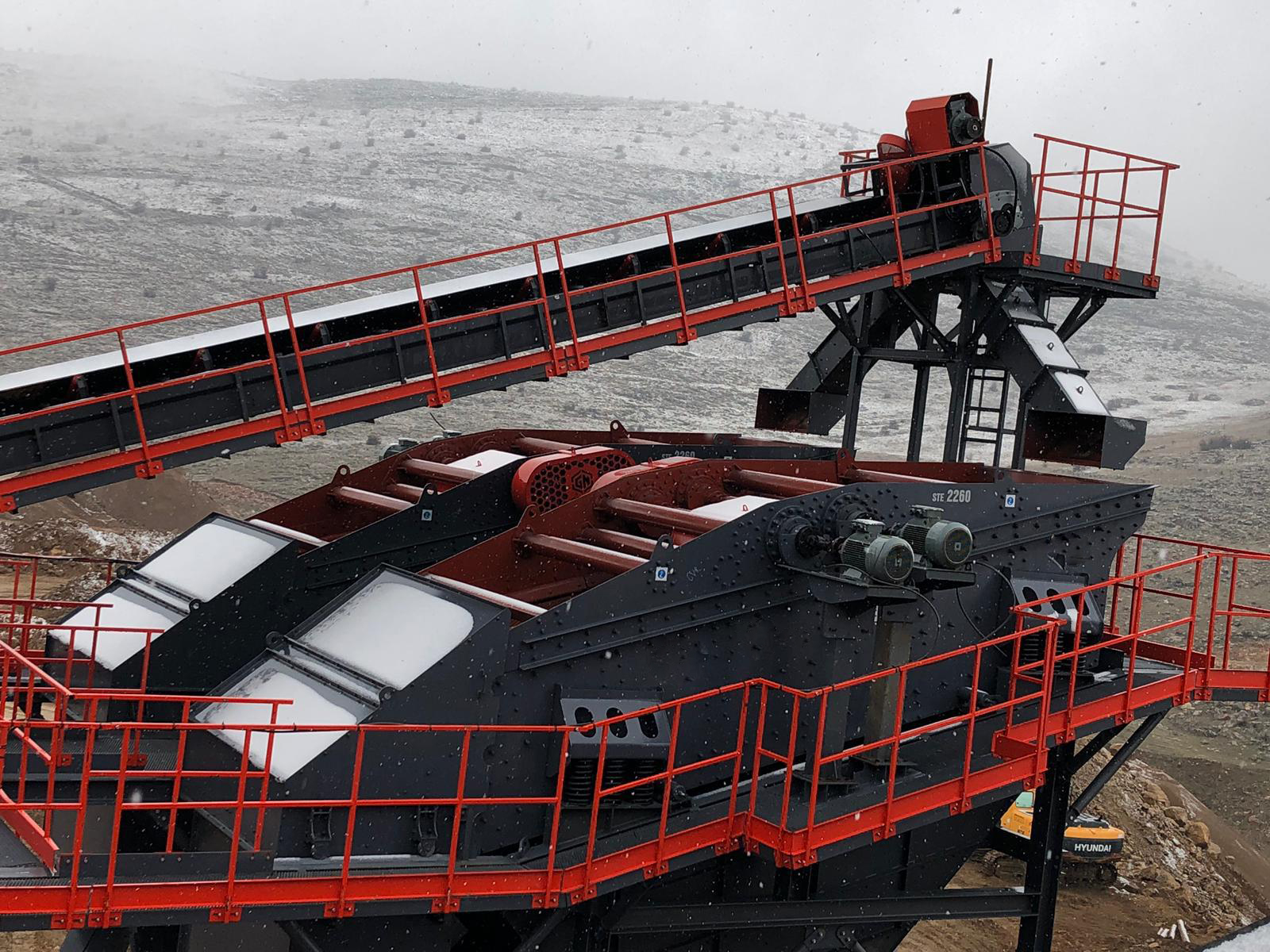

Yatay ya da dikey olarak üretimi sağlanan elek, titreşim kapasiteleri ayarlanabilir özelliktedir. Eğimli elekler 20 derecelik açı ile dairesel hareket etmektedir. Yatay elekler doğrusal olarak çalışmaktadır. Vibrasyon sistemleri aracılığı ile bu elekler yüksek devirde de rahatlıkla çalışabilmektedir.

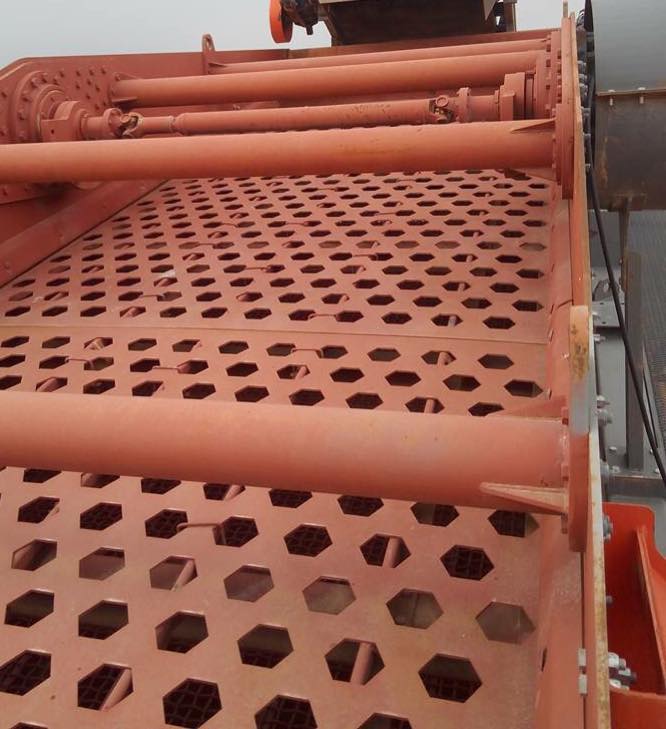

Titreşimli olan elek modellerinin kurulumu oldukça basittir. Merdiven sistemi sayesinde eleklerin bakım ve onarımları çok kolay bir şekilde yapılabilmektedir. İhtiyaca göre istenilen boyutta üretim sağlanan elekler çok katlı raf sistemine sahip olmaktadır. Rafların aralarında yer alan mesafeler ara malzemelerin kolayca değiştirilebilmesine olanak tanıyacak şekilde tasarlanmıştır. Titreşimli elek çalışma prensibi besleme kaynağına aktarılan malzemeler ile birlikte gerçekleştirilmektedir. Helezon yaylardan meydana gelen bu elek çeşidi günümüzde de sıklıkla kullanılmaktadır.
Besleme ile aktarımı sağlanan malzemeler eleğin yüzeyine değmesi ile hızlanarak malzemelerin tamamının eleğin ortasında homojen olarak dağılmasını sağlar. Bu işlemle birlikte küçük parçalar daha hızlı elenirken büyük parçalar daha yavaş hareketlerle eleniyor olacaktır.
